蒸汽綁是什么？
2024-04-28
一、蒸汽綁是什么？
當用汽設備在運行過程中，經常出現不明原因的溫度下降，說明設備內積水了，這可能就是系統內產生了“蒸汽綁”，就是說蒸汽和冷凝水混合進入了疏水閥內，蒸汽無法通過疏水閥排出，聚集在疏水閥內和前段管道，導致冷凝水積存在設備內，進而導致蒸汽無法進到設備內加熱，所以溫度就下降了。
二、哪些情況會(huì )產生蒸汽綁？
蒸汽綁并不是疏水閥本身引起的，而是設備的結構特性，或疏水閥前后管道布局不合理，而導致了蒸汽綁的產生。如下工況會(huì )產生“蒸汽綁”：
1、 硫化機、滾筒干燥機、細長型列管換熱器、其他帶有虹吸管排水的設備；
2、疏水閥安裝在垂直管頂部，會(huì )產生蒸汽綁；
3、疏水閥前管道過小，也會(huì )產生蒸汽綁。
4、疏水閥的安裝位置距用汽設備比較遠時，可能會(huì )發生蒸汽綁；
A、蒸汽綁產生過程：（以滾筒為例）

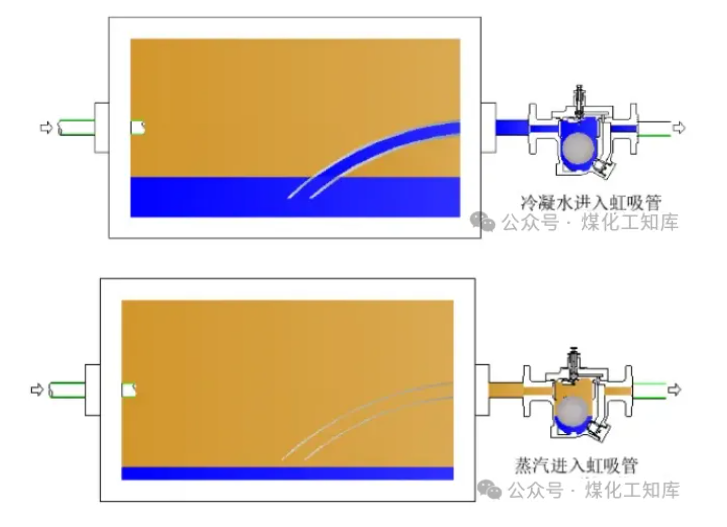

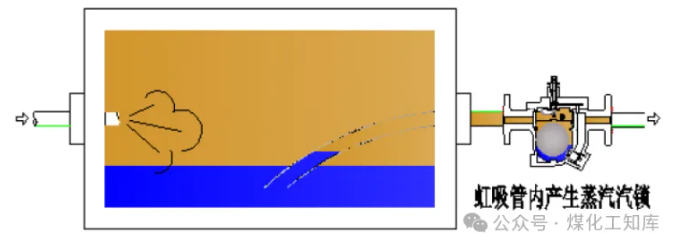

上面的（圖1)說明，通過虹吸管，因為有蒸汽壓力，足以把冷凝水提升至疏水閥并排出。（圖2）說明，當滾筒底部冷凝水的液面低于虹吸管的末端時，蒸汽就會(huì )進入虹吸管和疏水閥（比如浮球式疏水閥），使疏水閥關閉。（圖3)說明，由于蒸汽綁，冷凝水無法排出，滾筒逐漸積水，烘干效率逐步降低，同時驅動滾筒旋轉的動力也增大。當滾筒積水滿至滾筒中軸以上時，就會(huì )嚴重的損壞設備。
B、蒸汽綁產生過程：（以疏水閥安裝在垂直管頂部為例）

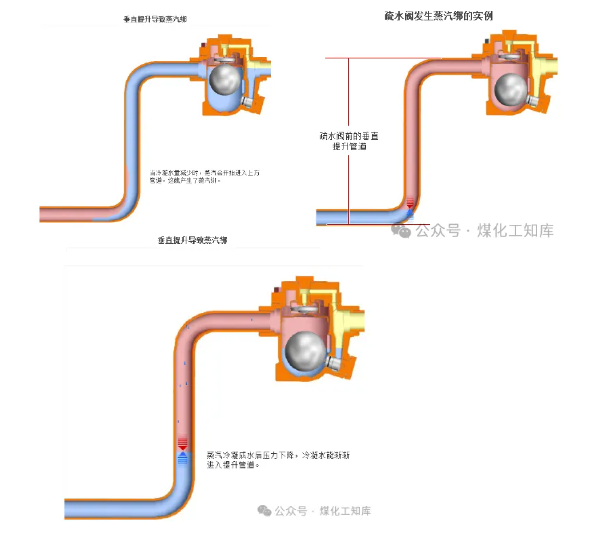

上圖說明：如果疏水閥前有提升管，因為這里冷凝水和蒸汽壓力相同，但蒸汽的密度要小于水，所以蒸汽可能就會(huì )升入高點并進入疏水閥，使閥門關閉。等堵在疏水閥和管道內的蒸汽漸漸冷凝后，疏水閥才會(huì )漸漸的打開并排出冷凝水，但是在這么高溫的情況下，蒸汽冷凝的速度很慢，所以積水會(huì )越來越多，如果不解決，這個現象會(huì )周而復始的出現。
三、解決方案
1、如果是由設備結構引起的蒸汽綁（虹吸管），需要選用專業的自帶破蒸汽綁裝置的疏水閥，即在疏水閥上增加一個破除蒸汽綁的小針閥，及時把混進來的蒸汽排走，確保設備能連續加熱。
這些工況若用常規的疏水閥，雖然最終疏水閥也能打開，破除蒸汽綁，但排水和設備性能很不穩定，產品質量也很不穩定，生產效率也降低，能耗還增大了，所以從生產的角度考慮，這顯然是用戶不能接受的。
2、如果是由于管道布置引起的蒸汽綁，則需要優化管道。
