特斯拉、大眾，螺栓露頭長度設計的要求！
2024-06-27
對于螺栓露出螺母，多少長度為好？
有沒有相應的標準？
這個問題，每隔一段時間，螺絲君就會(huì )收到大家的提問和討論。
2021年初，我們一起探討過，時隔2年螺絲君社群新增20,000+，不斷有人提問；
今天，螺絲君就這個話題，我們一起再溫習一下，作一個詳細的說明，看看目前有哪些標準對這個露頭長度做了說明？
通過標準，理論分析及實際經驗，給出一個合理的，能夠比較信服的答案。
我們先來看看，各個標準，對于螺栓露出螺母長度尺寸的要求：
1、國 內 篇

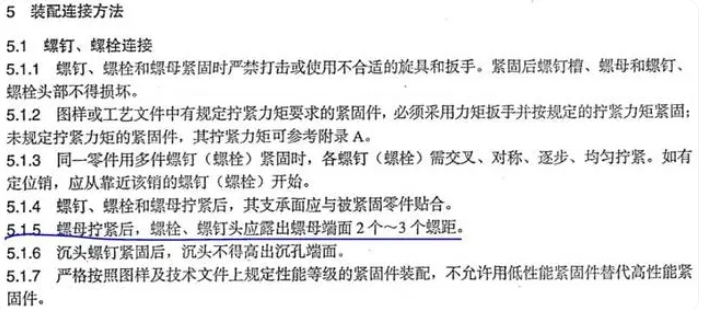

重型機械標準 JB5000.10 規定：螺母擰緊后，螺栓，螺釘頭應露出螺母端面2-3個螺距。

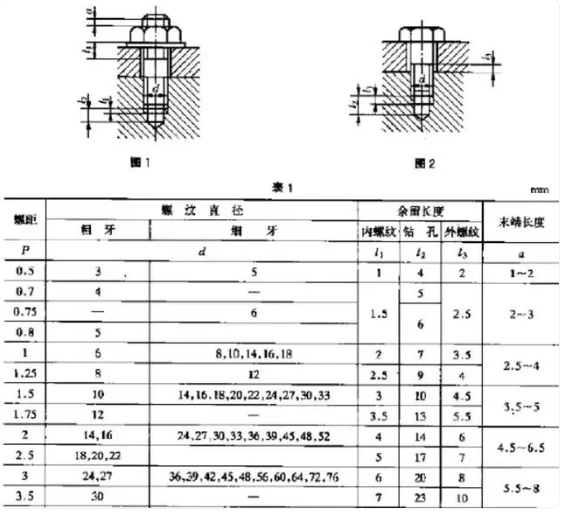

JB/ZQ 4247-2006 標準規定：普通螺紋內外螺紋余留長度，鉆孔余留深度，螺栓突出螺母的末端長度，從標準中來看露出長度也基本控制在2-4牙范圍。

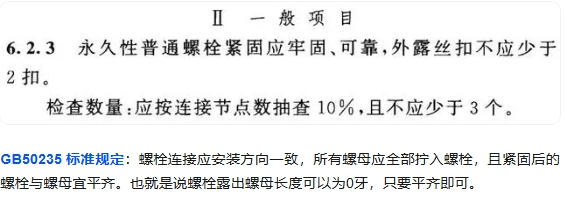

GB50205 標準規定：螺栓外露絲扣不應少于2扣。

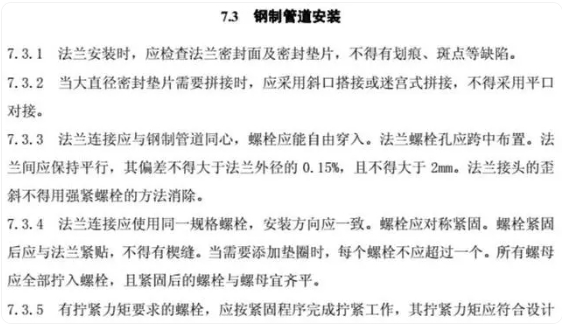

GB50235 標準規定：螺栓連接應安裝方向一致，所有螺母應全部擰入螺栓，且緊固后的螺栓與螺母宜平齊。也就是說螺栓露出螺母長度可以為0牙，只要平齊即可。
2、國 外 標 準 篇

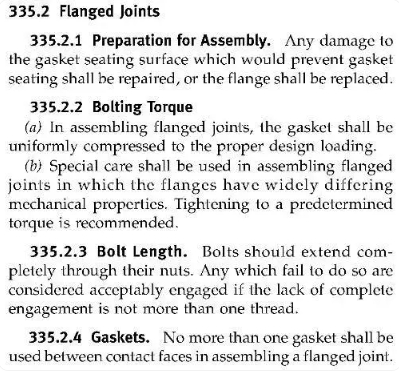

ASME B31.3 標準規定：螺栓應該完全延伸穿過螺母。如果缺少完全穿過螺母的螺距不超過1牙，那么任何未能達到完全穿過螺母的露頭長度也可以認為是接受的。這就是說最低可以接受的標準是可以凹入螺母內1牙，也是可以接受的。

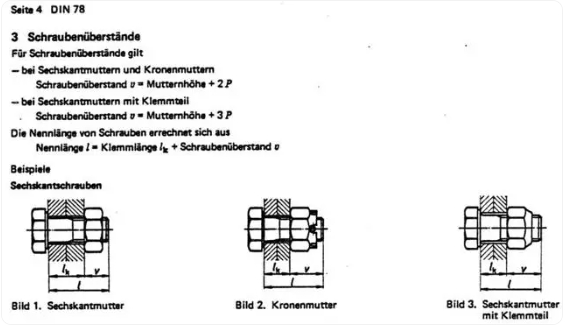

DIN78 標準規定：普通螺母露出長度為2牙，鎖緊螺母露出長度為3牙。這一點與大眾標準一致。
大眾 標準規定：螺栓露頭長度與DIN78標準一致，也是螺栓露出普通螺母2牙，具有鎖緊單元的螺母要露出3牙。
3、對 標 篇

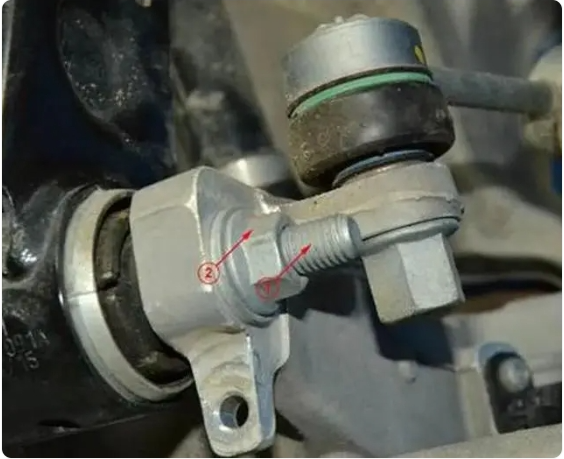

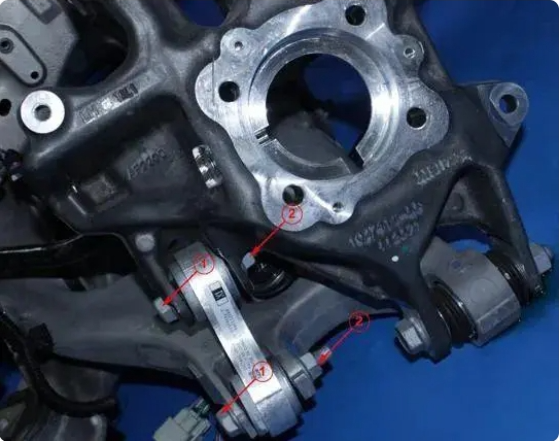

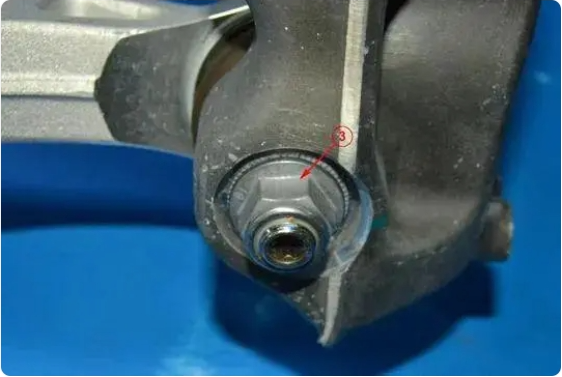

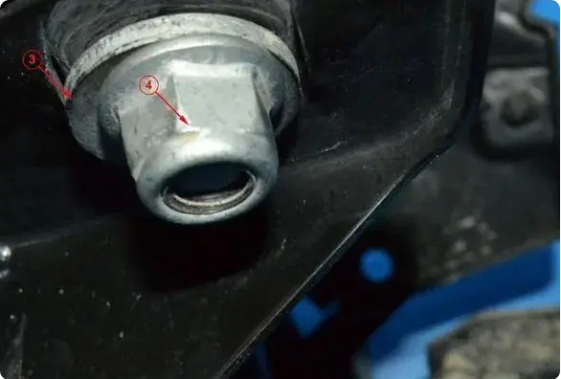

VOLVO X90 露出長度設計：
螺栓露頭長度，到底多少合適？
螺栓露頭長度，雖然是個很小的不起眼的問題，發現很多人不是很清楚。
經常見到大家，誰也沒有留意過這個問題，校對和審核時，也是順帶一眼掃過，都覺得是小問題。
特別在現場，老板會(huì )經常發現這個問題，往往長短不一，非常不協調，需要給出一個合理的依據和解釋。
-
在安裝工程中，為了美觀及方便，螺栓露頭是有長度的要求的:螺栓露出螺母的長度2-3牙為“宜”。
-
為了使用設計的螺栓具有標準化，一般長度需要圓整到5mm，并參考2-3牙這個露出長度進行設計。
-
螺栓螺紋加工時候，會(huì )有小于2牙的不完全螺紋，從這個意義上說，最好能夠露頭2牙以上為宜。
-
從螺栓連接強度上來說，有效螺紋嚙合長度滿足要求即可。因為有2牙不完全螺紋，所以，從強度意義上來說，最小露出2牙為宜。
-
對于防松鎖緊螺母，如果正好2牙，可能會(huì )造成稍微松動后就保持扭矩就會(huì )減少，所以，對于鎖緊螺母至少考慮3牙。這個也符合DIN78的標準要求。
綜合考慮，螺栓的露頭長度，完全按照DIN78標準是基本能夠滿足要求的，有時候特殊情況，也沒有必要完全遵從這個要求，特殊情況，可以特殊對待。
特別是最大露出長度，只要不影響零件干涉，不會(huì )對裝配節拍造成很大的影響，可以考慮最多5牙的露出量。
