浸出車間循環水系統簡介和控制要求
2024-04-01
在整個浸出車間的正常生產過程中，循環水系統始終是系統正常運行的保障，其冷卻水的溫度和流量直接影響車間的安全運行和溶劑消耗指標的高低，其重要性不言而喻。
1、循環水系統的主要設備和作用
循環水系統主要由主要由散熱風扇、循環水泵、冷凝器、涼水塔、水池等組成。
散熱風扇：作用在冷凝器內經過換熱后的循環水在進入涼水塔內經內部填料把水分散開增加散熱面積，散熱風扇把換熱后水中的熱量給帶走，從而降低了水溫。

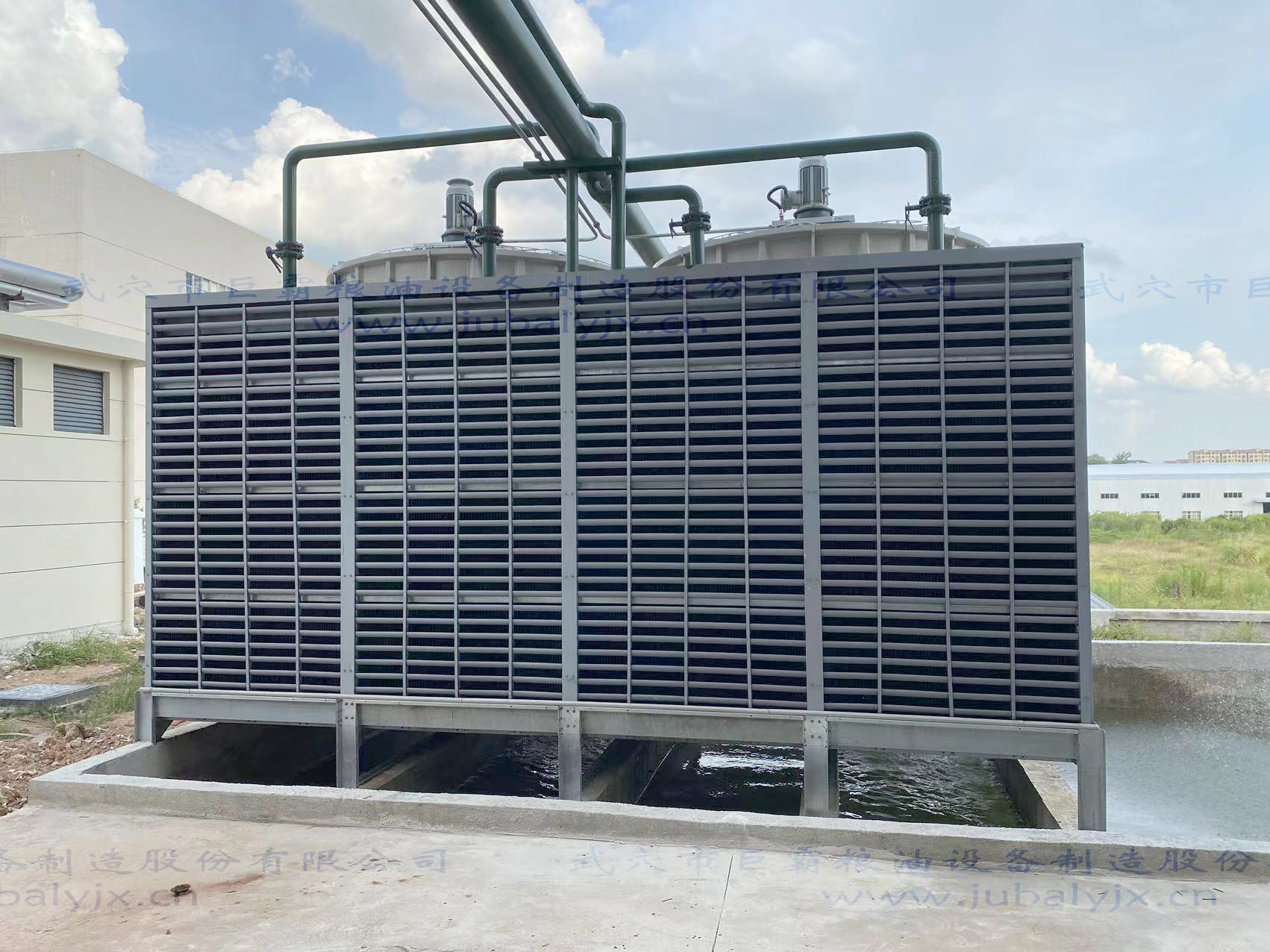

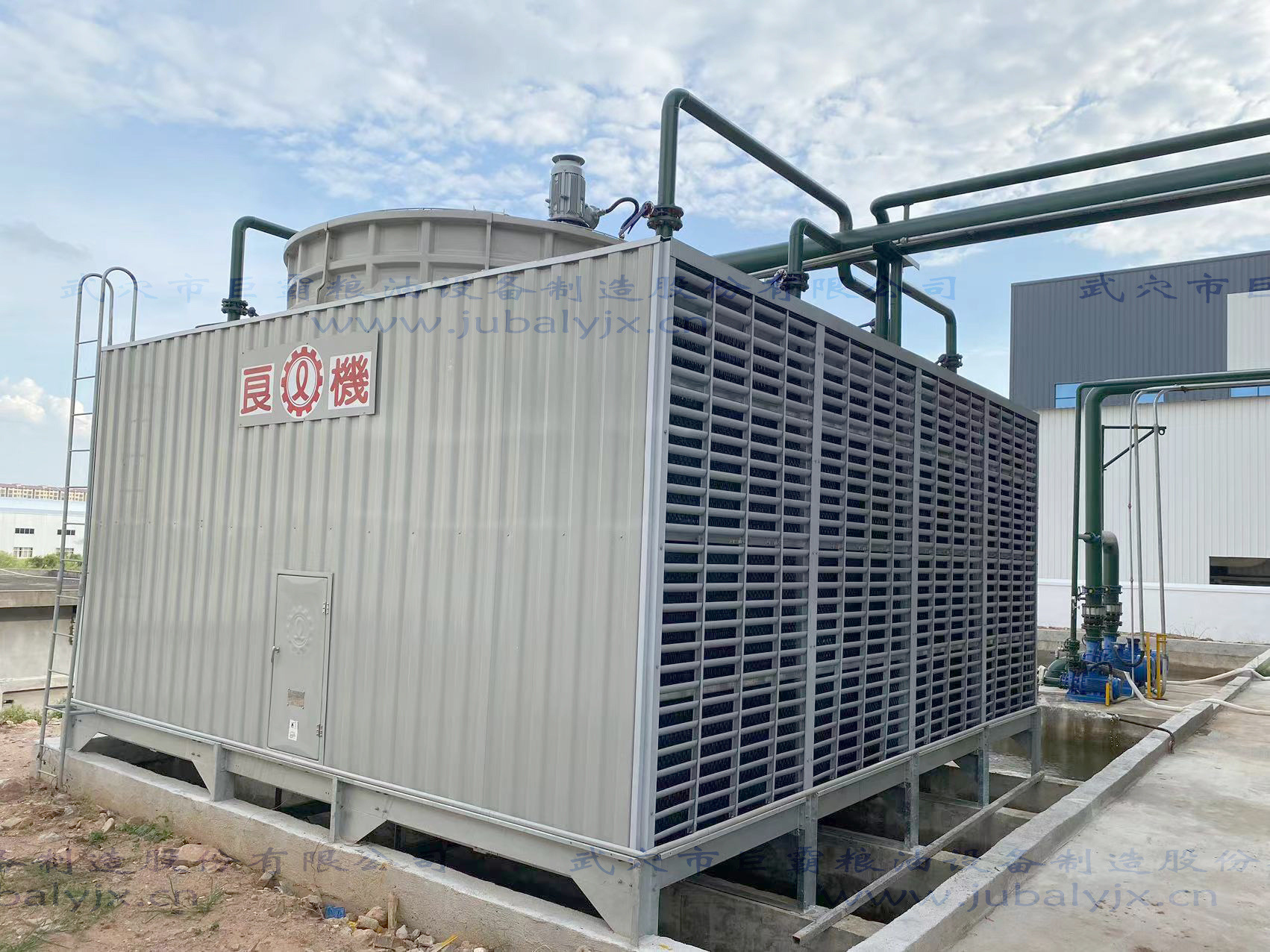

涼水塔：內部有許多填料組成，增加水的冷卻面積。能是散熱風扇迅速的把水中的熱量帶走。
2、循環水系統的日常和開機的檢查要求
1) 針對系統內的動力設備（包括循環水泵和風扇）進行盤車點動；
2) 觀察涼水塔液位是否合適，一般開機前涼水塔的液位應高一點；
3) 檢查涼水塔內過濾器是否堵塞，是否全部裝好；
4) 檢查涼水塔布水孔是否堵塞，塔里填料是否松動倒塌。
3、循環水系統正常運行的操作注意事項和操作控制標準
|
項目 |
控制標準 |
|
工藝參數 |
循環水系統進水溫度 ＜30℃（根據生產工藝變化來確定） |
|
循環水系統出水溫度 |
＜35℃（根據生產工藝、環境氣溫來確定） |
|
循環水系統進出水溫差 |
控制在4—5℃ |
|
循環水系統回水壓力 |
＞1.8bar；＜2.8bar |
|
循環水排污量 |
8—10噸/天 |
|
循環水開機 |
|
|
1、浸出車間開機首先要啟動的第一步就是循環水系統。 2、泵啟動時進口閥門全開，通知控制室將要啟動的泵打到現場，現場啟動泵，泵啟動正常后開始調整泵出口閥門，根據電流、泵出口的壓力調整好出口的閥門。 3、泵啟動后泵出口的壓力一般控制在3.5—4.5bar，泵電流控制在190—220A之間。 4、循環水泵啟動正常后現場看循環水系統回水壓力是多少，壓力不足根據循環水量調整循環水系統到?jīng)鏊牡y（根據壓力大小關小或者開大閥門,直到滿足生產需要的水壓）。 5、循環水進入涼水塔一定要分布均勻，這樣才可以保證冷凝系統的回水在涼水塔內得到充分的散熱。 6、循環泵啟動完成，循環水壓力、流量穩定后，檢查冷凝器高點的排空閥對冷凝器進行排氣，防止冷凝器高點產生氣阻影響冷凝效果。 |
|
|
循環水系統運行 |
|
|
1、檢查循環水池液位，循環水池不允許有水溢流。 2、檢查循環水泵運行情況：電流穩定、壓力穩定、水流量穩定。 |
|
|
循環水系統停機 |
|
|
1、循環水系統是整個車間停機最晚的一個工段，車間所有工段全部停機完成，浸出各系統的溫度降到40℃以下才允許停循環泵。 2、停止循環泵要等浸出車間停機完成2小時以后，浸出各系統的溫度降到了40℃以下。順次在現場按下泵急停按鈕，把泵出口閥門關閉。 |
|
|
緊急情況處理 |
|
|
1、車間出現緊急停電時，現場及時關閉泵出口。送電后及時按照開機操作啟動循環水系統。 2、其中一臺泵故障，按照泵操作程序啟動另外一臺循環水泵。 |
|
|
注意事項 |
|
|
1、現場按照巡檢要求進行泵巡檢。 2、按照車間周安排表進行循環水泵切換。 3、每天多次現場巡檢。 |
|
