法蘭基礎知識
2024-06-29

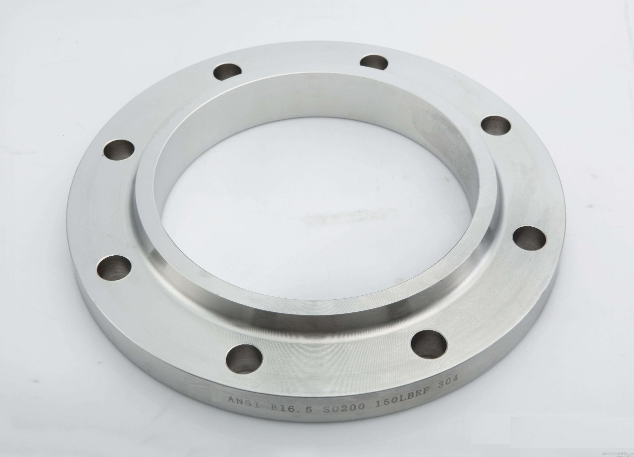

法蘭是管子與管子之間相互連接的零件，用于管端之間的連接；也有用在設備進出口上的法蘭，用于兩個設備之間的連接，如減速機法蘭。法蘭連接或法蘭接頭，是指由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。
法蘭的分類
1按化工行業標準分
整體法蘭（IF）、螺紋法蘭（Th）、板式平焊法蘭（PL）、帶徑對焊法蘭（WN）、帶頸平焊法蘭（SO）、承插焊法蘭（SW）、對焊環松套法蘭（PJ/SE）、平焊環松套法蘭（PJ/RJ）、襯里法蘭蓋（BL（S））、法蘭蓋（BL）。
2按石化行業標準分
螺紋法蘭（PT）、對焊法蘭（WN）、平焊法蘭（SO）、承插焊法蘭（SW）、松套法蘭（LJ）、法蘭蓋（不表注）。
3按機械行業標準分
整體法蘭、對焊法蘭、板式平焊法蘭、對焊環板式松套法蘭、平焊環板式松套法蘭、翻邊環板式松套法蘭、法蘭蓋。
4按國家標準分
整體法蘭、螺紋法蘭、對焊法蘭、帶頸平焊法蘭、帶頸承插焊法蘭、對焊環帶頸松套法蘭、板式平焊法蘭、對焊環板式松套法蘭、平焊環板式松套法蘭、翻邊環板式松套法蘭、法蘭蓋。
不同法蘭的特點
平焊鋼法蘭：
適用于公稱壓力不超過2.5MPa的碳素鋼管道連接。平焊法蘭的密封面可以制成光滑式，凹凸式和榫槽式三種。光滑式平焊法蘭的應用量最大，多用于介質條件比較緩和的情況下，如低壓非凈化壓縮空氣、低壓循環水，它的優點是價格比較便宜。
對焊鋼法蘭：
用于法蘭與管子的對口焊接，其結構合理，強度與剛度較大，經得起高溫高壓及反復彎曲和溫度波動，密封性可靠，公稱壓力為0.25～2.5MPa的對焊法蘭采用凹凸式密封面。
承插焊法蘭：
常用于PN≤10.0MPa，DN≤40的管道中。
松套法蘭：
松套法蘭俗稱活套法蘭，分焊環活套法蘭，翻邊活套法蘭和對焊活套法蘭。常用于介質溫度和壓力都不高而介質腐蝕性較強的情況。當介質腐蝕性較強時，法蘭接觸介質的部分（翻邊短節）為耐腐蝕的高等級材料，如不銹鋼等材料，而外部則利用低等級材料如碳鋼材料的法蘭環夾緊它以實現密封。
整體法蘭：
常常是將法蘭與設備、管子、管件、閥門等做成一體，這種型式在設備和閥門上常用。
密封面形式：
平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）槽面（G）、榫槽面（TG）、環連接面（RJ）。
法蘭材質有：
20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。
法蘭中英文對照表
|
中文 |
英文 |
中文 |
英文 |
|
法蘭 |
Flange |
整體管法蘭 |
integral pipe flange |
|
滑套法蘭（包括平焊法蘭） |
slip-on flange （SO）; slip-on welding flange |
承插焊法蘭 |
socket welding flange |
|
法蘭蓋 |
blind flange, blind |
孔板法蘭 |
orifice flange |
|
松套帶頸法蘭 |
loose hubbed flange |
焊接板式法蘭 |
welding plate flange |
|
翻邊端 |
lapped pipe end |
松套板式法蘭 |
loose plate flange |
|
壓力—溫度等級 |
pressure-temperature rating |
法蘭密封面，法蘭面 |
flange facing |
|
凹面 |
female face （FMF） |
榫面 |
tongue face |
|
全平面；滿平面 |
flat face; full face （FF） |
光滑突面 |
smooth raised face （SRF） |
|
光滑的 |
smooth |
齒形 |
serrated |
|
配對法蘭 |
companion-flange |
螺栓圓 |
bolt circle |
|
鋼管法蘭 |
steel pipe flange |
螺紋法蘭 |
threaded flange |
|
松套法蘭 |
lap joint flange （LJF） |
對焊法蘭 |
welding neckflange （WNF） |
|
異徑法蘭 |
reducing flange |
盤座式法蘭 |
pad type flange |
|
對焊環 |
welding neck collar （與stub end相似） |
突緣短節 |
stub end, lap |
|
平焊環 |
welding-on collar |
壓力級 |
pressure rating, pressure rating class |
|
突面 |
raised face （RF） |
凸面 |
male face （MF） |
|
槽面 |
groove face |
環連接面 |
ring joint face |
|
法蘭面加工 |
facing finish |
粗糙度 |
roughness |
|
均方根 |
root mean square （RMS） |
算術平均粗糙高度 |
arithmetical average roughness height （AARH） |
