新聞中心
關(guān)于藥芯焊絲電弧焊的基礎知識
2024-01-17
什么是藥芯焊絲電弧焊?
藥芯焊絲電弧焊是利用藥芯焊絲與工件之間的電弧進(jìn)行加熱的一種焊接方法，英文名稱(chēng)的簡(jiǎn)寫(xiě)為FCAW。在電弧熱量的作用下，焊絲金屬及工件被連接部位發(fā)生熔化，形成熔池，電弧前移后熔池尾部結晶形成焊縫。
什么是藥芯焊絲?藥芯有何特點(diǎn)?
藥芯焊絲是將薄鋼帶卷成鋼管或異形鋼管，在管內填滿(mǎn)一定成分的藥粉，經(jīng)拉制而成的一種焊絲。藥芯的成分與焊條藥皮的成分類(lèi)似，主要由穩弧劑、造渣劑、造氣劑、合金劑、脫氧劑等組成。
藥芯焊絲中的焊藥起何作用?
焊藥起的作用與焊條藥皮起的作用類(lèi)似，主要有以下幾種。
①保護作用 焊藥中的有些組分發(fā)生分解，有些發(fā)生熔化!焊藥分解會(huì )放出氣體，放出的氣體提供部分或大部分保護作用。熔化的焊藥形成熔渣，熔渣覆蓋在熔滴與熔池表面，液態(tài)金屬進(jìn)行保護。
②穩弧 藥芯中的穩弧劑可穩定電弧，降低飛濺率。
③合金化作用 有些藥芯中有合金元素，可使焊縫合金化。
④脫氧作用 熔渣的合金元素可與液態(tài)金屬發(fā)生冶金反應。改善焊縫金屬的成分，提高其力學(xué)性能。
另外，覆蓋的熔渣還能降低熔池的冷卻速度，延長(cháng)熔池的存在時(shí)間，有利于降低焊縫中有害氣體的含量和防止氣孔。

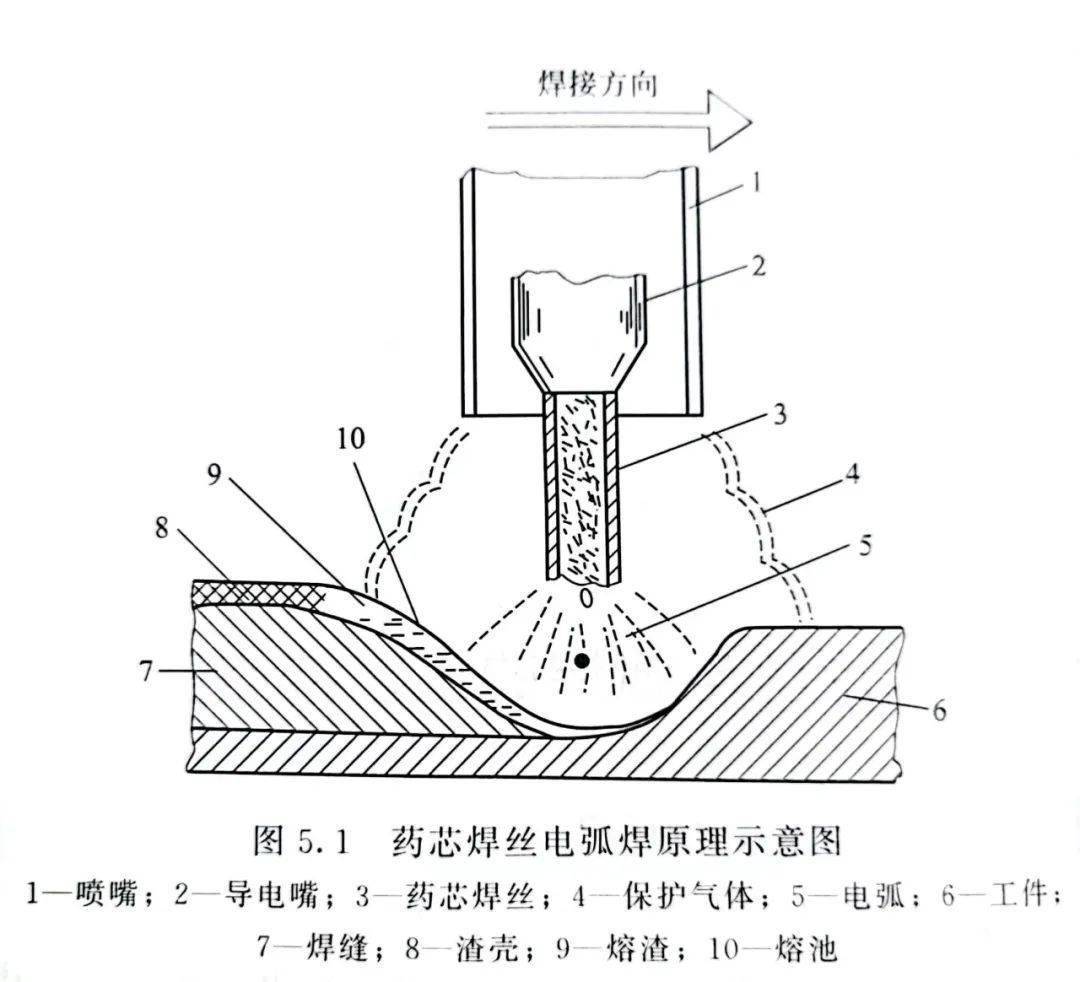

原理示意圖
藥芯焊絲電弧焊有哪幾種?
根據是否使用外部保護氣體，藥芯焊絲電弧焊分為兩種:藥芯焊絲氣體保護焊(FCAW-G)和自保護焊(FCAW-S)。
藥芯焊絲氣體保護焊通常利用二氧化碳或二氧化碳加氬氣作保護氣體，焊絲中的焊藥所含的造氣劑很少，這種方法與一般的氣體保護焊類(lèi)似。自保護焊不用外加保護氣體，焊藥中有大量的造氣劑，利用造氣劑分解出的氣體和熔渣進(jìn)行保護。
藥芯焊絲電弧焊有何優(yōu)點(diǎn)?
藥芯焊絲電弧焊具有以下優(yōu)點(diǎn)。
①焊接生產(chǎn)率高熔敷效率高(可達85%~90%)，熔敷速度快;平焊時(shí)，熔敷速度為手工電弧焊的1.5倍，其他位置的焊接時(shí)，為手工電弧焊的3~5倍。
②飛濺小、焊縫成形好 藥芯中加入了穩弧劑，因此電弧穩定，飛濺小，焊縫成形好。由于熔池上覆蓋著(zhù)熔渣，焊縫表面成形顯著(zhù)優(yōu)于二氧化碳焊。
③ 焊接質(zhì)量高 由于采用了渣氣聯(lián)合保護，可更有效地防止有害氣體進(jìn)入焊接區，另外，熔池存在時(shí)間長(cháng)，有利于氣體的析出，因此焊縫含氫量低，抗氣孔能力好。
④適應能力強 只需調整焊絲藥芯的成分，就可滿(mǎn)足不同鋼材對焊縫成分的要求。
藥芯焊絲電弧焊有何缺點(diǎn)?
藥芯焊絲電弧焊有何缺點(diǎn)如下。
①與氣體保護焊相比，焊絲成本較高，制造過(guò)程復雜。
② 送絲較困難，需要采用夾緊壓力能夠精確調節的送絲機。
③ 藥芯容易吸潮，因此需對焊絲嚴加保管。
④ 焊后需要除渣。
⑤焊接過(guò)程中產(chǎn)生更多的煙塵及有害氣體，需采用加強通風(fēng)。
藥芯焊絲電弧焊通常采用什么保護氣體?各有何特點(diǎn)?
藥芯焊絲電弧焊通常使用純二氧化碳氣體或二氧化碳加氬氣混合氣體作保護氣體。需要根據所用的藥芯焊絲來(lái)選擇氣體的種類(lèi)。
氬氣容易電離，因此氬弧中容易實(shí)現噴射過(guò)渡。當混合氣體中含氬量不小于75%時(shí)，藥芯焊絲電弧焊可實(shí)現穩定的噴射過(guò)渡。隨著(zhù)混合氣體中氬氣含量的降低，熔深增大，但電弧穩定性降低，飛濺率增大。因此最佳混合氣體為75%Ar+25%CO2。另外，混合氣體還可采用Ar+2%O2。
選用純CO2氣體時(shí)，由于CO2氣體在電弧熱量作用下分解，產(chǎn)生大量的氧原子，氧原子將熔池中的錳、硅等元素氧化，導致合金元素燒損，因此需要配用錳、硅含量較高的焊絲。
如果你想快速入行工業(yè)機器人，掌握扎實(shí)的專(zhuān)業(yè)基礎知識，指南車(chē)70節工業(yè)機器人操作編程精品課，免費送給你！7年教學(xué)經(jīng)驗打磨，理論+實(shí)操一應俱全。
上一頁(yè)：
下一頁(yè)：
2024 /
01-17
所屬分類(lèi)：
新聞中心
公司新聞
相關(guān)資訊—
